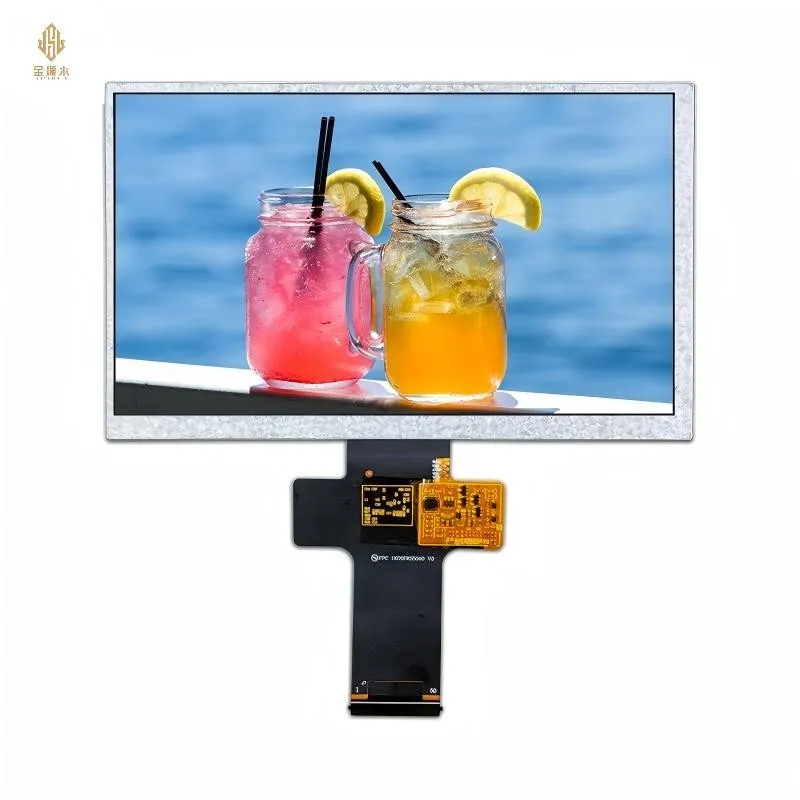

Parametry a technické specifikace 7palcového barevného LCD displeje

Velikost: 7 palců

Rozlišení: 1024 × 600, poskytuje jemné obrázky a zobrazení čistého textu

Typ displeje: TFT LCD; vynikající schopnost reprodukce barev.

Pozorovací úhel: 178 stupňů široký pohled, může zobrazit stejnou barvu a jas pro každý směr, kterým se na něj díváte.

jas: 400 cd/m², displej s vysokým jasem lze číst i při silném světle.

Kontrastní poměr: 800:1, díky čemuž je zobrazení obrazu přehledné v hierarchii.

Dotyk: Podporuje kapacitní nebo odporový dotyk (volitelně)

Druhy rozhraní: RGB, LVDS, SPI, lze přizpůsobit požadavkům zákazníků.

životnost: je více než 50 000 h a může pracovat stabilně.

Pracovní teplota: -20 stupňů až 70 stupňů, vhodná pro různá průmyslová a venkovní prostředí

Tyto technické indikátory zajišťují vynikající výkon obrazovky, pokud jde o barvu, jas a viditelnost, a jsou vhodné pro různé ovládací panely, ruční zařízení, automobilové displeje a další elektronické produkty.

Definice rozhraní

ŽÁDNÝ	Symbol	Úroveň	Popis
1	NC		Nepřipojit
2	LEDK	P	Země černého světla
3	LEDK	P	Země černého světla
4	LEDK	P	Země černého světla
5	NC		Nepřipojit
6	LEDA	P	Blacklight anoda
7	LEDA	P	Blacklight anoda
8	NC		Nepřipojit
9	DVDD	P	Napájení
10	UD	I	Ovládání skenování brány nahoru nebo dolů. Normálně táhněte nízko. UPDN ="L", výstupní vertikální startovací impuls STV2 a UD pin výstupní logická "0" k ovladači brány. UPDN="H", výstupní vertikální startovací impuls STV1 a UD pin výstupní logická "1" k ovladači brány.
11	LR	I	Zdroj Ovládání sekvence vpravo nebo vlevo. Normálně zatáhněte vysoký. SHLR{{0}„L“, posun doleva: poslední data S1_S2_S3......_$1536=první údaje. SHLR=H ",posun vpravo: první údaje= S1_S2_S3......._S1536=poslední údaje.
12	RESETOVAT	I	Globální resetovací pin.
13	STBYB	I	Ovládání pohotovostního režimu.
14	GND	p	Napájecí zem
15	R0	I	Červená data
16	R1	I	Červená data
17	R2	I	Červená data
18	R3	I	Červená data
19	R4	I	Červená data
20	R5	I	Červená data
21	R6	I	Červená data
22	R7	I	Červená data
23	GND	P	Napájecí zem
24	G0	I	Zelená data
25	G1	I	Zelená data
26	G2	I	Zelená data
27	G3	I	Zelená data
28	G4	I	Zelená data
29	G5	I	Zelená data
30	G6	I	Zelená data
31	G7	I	Zelená data
32	GND	P	Napájecí zem
33	DCLK	I	Vstup hodin
34	GND	P	Napájecí zem
35	B0	I	Modrá data
36	B1	I	Modrá data
37	B2	I	Modrá data
38	B3	I	Modrá data
39	B4	I	Modrá data
40	B5	I	Modrá data
41	B6	I	Modrá data
42	B7	I	Modrá data
43	GND	P	Napájecí zem
44	DE	I	Vstup dat Povolit. Aktivní Vysoká pro povolení dat vstupní sběrnice pod "DE Mode". Normálně stáhněte dolů.
45	NC		Nepřipojit
46	NC(SDA)		Nepřipojit
47	NC(SCL)		Nepřipojit
48	NC (CSB)		Nepřipojit
49	NC		Nepřipojit
50	GND	P	Napájecí zem

Kontrola kvality 7palcového HD barevného LCD obrazovky

Abychom zajistili spolehlivost a konzistenci každé obrazovky, zavedli jsme komplexní systém kontroly kvality:

Kontrola surovin – všechny panely, desky plošných spojů a součást podsvícení prošly přísnou vstupní kontrolou, špatné odstraňte.

Kontrola výrobního procesu-Záplatování SMT, montáž modulů atd. jsou nastaveny body kontroly kvality, které zaručují přesnost montáže.

Kompletní funkční test – otestujte jas, barvy, kontrast a dotykové funkce každé obrazovky, abyste se zbavili světlých a tmavých míst a nepravidelností zobrazení.

Test stárnutí - Obrazovka prochází dlouhodobými-testy stárnutí, aby byla zajištěna stabilita a odolnost.

Kontrola balení a přepravy: Anti-statická ochrana, prachotěsné balení a -kolizní balení zaručující bezpečnost položky při přepravě.

Přísný systém řízení kvality zajišťuje konzistenci a spolehlivost hromadných zásilek a umožňuje velkoobchodním zákazníkům nakupovat s důvěrou.

Cyklus dodání 7palcové barevné dotykové obrazovky TFT

Pro tyto velké zakázky máme spolehlivou produkční sílu, na kterou se lze spolehnout pro stálý výkon, a také rychlou expedici:

Standardní šarže (až 100 000 jednotek), dodání do 2-4 týdnů

Large-scale orders (>5000) Výrobní plány mohou být změněny podle požadavku a komunikovat před tím, aby bylo zajištěno, že bude doručen.

Vzorek objednávky: může být odeslán za 1-2 týdny, takže zákazník má možnost nejprve otestovat výkon.

Stabilní výkon, definitivní dodací cyklus pro plán výroby a nákupu velkoodběratele.

FAQ

Q1: Lze obrazovku přizpůsobit pomocí rozhraní a barev podsvícení?

Odpověď: Jistě, podporujeme přizpůsobení rozhraní, jako je RGB, LVDS, SPI atd., a můžeme zvolit barvy podsvícení podle potřeb zákazníka.

Q2: Lze přidat dotykovou funkci?

Odpověď: Podpora kapacitního nebo odporového dotyku, zákazníci si mohou vybrat podle požadavků projektu.

Q3: Jak zajistit konzistentní kvalitu pro hromadné objednávky?

Odpověď: Přijímáme plně funkční testování, testování stárnutí a přísný systém kontroly kvality, abychom zajistili konzistenci každé obrazovky.

Otázka 4: Poskytujete poprodejní-technickou podporu?

Odpověď: Poskytujte vzdálenou technickou podporu a služby sledování kvality pro velké objednávky, abyste zajistili bezproblémové používání zákazníkem.

Q5: Můžeme poskytnout vzorky jako první?

Odpověď: Jistě, podporujeme vzorové objednávky pro zákazníky k vyhodnocení výkonu a kompatibility produktu.
